G06V 10/762

Definition

Diese Klassifikationsstelle umfasst:

Techniken zur Gruppierung von Mustern, um eine bestimmte Struktur oder eine Bedeutung in Bildern oder Videos zu entdecken.

Anmerkungen – technischer Hintergrund

Diese Anmerkungen liefern weitere Informationen über die technischen Sachverhalte, die in diese Stelle klassifiziert werden:

Das Ziel der hier klassifizierten Techniken ist es, Gruppen ähnlicher Objekte zu identifizieren und Objekte einer Gruppe (Cluster) entsprechend einem Maß für ihre Ähnlichkeit zuzuordnen. Die Trennbarkeit wird durch Messung der Ähnlichkeit oder Unähnlichkeit bestimmt. Solche Verfahren werden in der Regel in einem hochdimensionalen Merkmalsraum durchgeführt, der durch Extraktion von Merkmalen aus dem Bild oder Video konstruiert wird, können aber auch in der ursprünglichen Domäne durchgeführt werden, z.B. in der Bilddomäne im Falle der Bildsegmentierung.

Bei der Gruppierung von Mustern kann jedes Muster ausschließlich zu einem einzigen Cluster gehören (hartes Clustering) oder, entsprechend einem Ähnlichkeitsmaß (oder Proximitätsmaß), zu einem gewissen Grad gleichzeitig zu mehreren Clustern gehören (unscharfes Clustering [Fuzzy Clustering]). Zudem kann die Ähnlichkeit je nach dem verwendeten Clustering-Verfahren (a) zwischen Vektoren, (b) zwischen einem Vektor und einer Vektormenge (oder einem Cluster) und (c) zwischen Vektormengen (oder verschiedenen Clustern) definiert werden.

Beispiele für Proximitätsmaße sind: Unähnlichkeitsmaße (basierend auf l1-, l2- und l-Normen), Ähnlichkeitsmaße (inneres Produkt, Kosinus, Korrelationskoeffizient nach Bravais-Pearson, Tanimoto-Abstand usw.).

Zu den Clustering-Algorithmen gehören:

a) Clustering auf der Grundlage statistischer Maße (die hauptsächlich numerische Daten verwenden), die eine Kostenfunktion J in Bezug auf mögliche Gruppierungen festlegen, welche einem globalen oder lokalen Optimierungskriterium unterliegt, und ein Clustering liefern, das J optimiert. Beispiele für solche Algorithmen sind:

b) Graphbasierte Clustering-Algorithmen, z.B. Minimum Spanning Tree [MST] Clustering, Clustering auf der Grundlage gerichteter Bäume, spektrales Clustering, Graph-Cut-Optimierung;

c) Kompetitive Lernalgorithmen für das Clustering, bei denen eine Gruppe von Repräsentanten ausgewählt wird und das Ziel darin besteht, alle Repräsentanten in Regionen eines Vektorraums zu verschieben, die in Bezug auf andere Vektoren “dicht” sind. Beispiele sind Leaky-Learning-Algorithmen, selbstorganisierende Karten [Self-Organizing Maps, SOM], lernende Vektorquantisierung [Learning Vector Quantisation, LVQ].

Das hierarchische Clustering ist ein beliebtes Verfahren aus der Klasse des graphbasierten Clustering, mit agglomerativen oder divisiven Varianten. Zur Bestimmung der Gruppierungen können verschiedene Kriterien herangezogen werden, z.B. solche, die auf der Matrixtheorie mit Unähnlichkeitsmatrizen basieren. Die in diesem Schema enthaltenen Algorithmen sind:

Beispiele

Bildreferenz:G06V0010762000_0


Bildreferenz:G06V0010762000_1

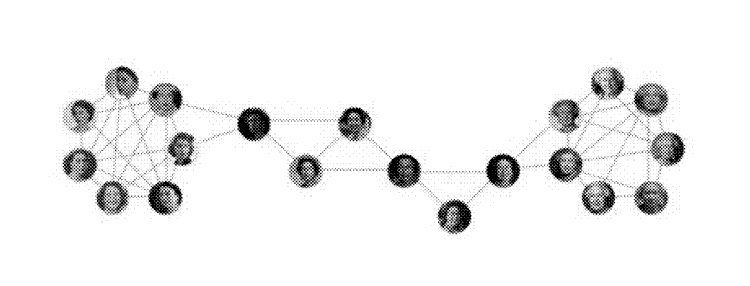

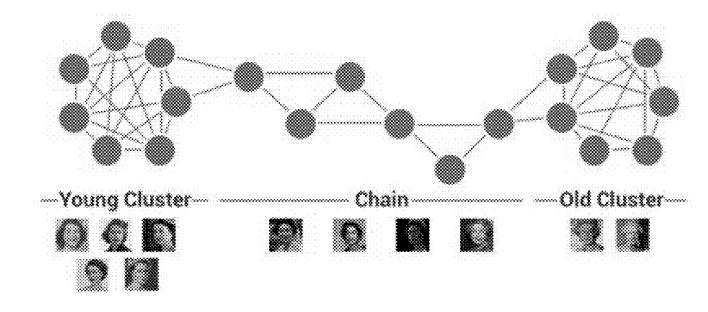

Clustering von Gesichtsbildern zur Erkennung von Affinität zwischen Personen mit einem graphbasierten Clustering-Algorithmus.

Querverweise

Informative Querverweise

Mustererkennung oder maschinelles Lernen, mittels Klassifizierung
G06V 10/764
Mustererkennung oder maschinelles Lernen, mittels Regression
G06V 10/766
Mustererkennung oder maschinelles Lernen, Verarbeitung von Bildmerkmalen in Merkmalsräumen
G06V 10/77
Mustererkennung oder maschinelles Lernen, Fusion
G06V 10/80
Wiederauffinden von Informationen bei Einzelbildern; Clusteranalyse; Klassifizierung
G06F 16/55
Wiederauffinden von Informationen bei Videodaten; Clusteranalyse; Klassifizierung
G06F 16/75
Bildanalyse; Segmentierung; Kantenerkennung
G06T 7/10

Glossar

AFC

Adaptive Fuzzy Clustering.

alternierende Clusterschätzung [Alternating Cluster Estimation, ACE]
alternierende Clusterschätzung
ACE

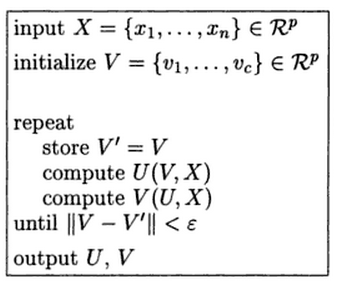

Wenn eine Partitionierung mit einer bestimmten Form erhalten werden soll, kann der Benutzer Zugehörigkeitsfunktionen U(V, X) und Prototypfunktionen V(U, X) definieren. Das Clustering wird wie folgt geschätzt:

Bildreferenz:G06V0010762000_2



AO

Alternative Optimisation.

CCM

Compatible Cluster Merging.

Clustering durch Graphpartitionierung

ein gewichteter Graph wird in disjunkte Teilgraphen partitioniert, indem eine Reihe von Kanten entfernt wird (Schnitt). Die grundlegende Zielfunktion besteht darin, die Größe des Schnittes zu minimieren, die als Summe der Gewichte aller zum Schnitt gehörenden Kanten berechnet wird.

Compatible Cluster Merging [CCM]
Compatible Cluster Merging

beginnt mit einer ausreichend großen Anzahl von Clustern und reduziert die Anzahl sukzessive, indem ähnliche (kompatible) Cluster in Bezug auf einige Kriterien wie:

Bildreferenz:G06V0010762000_3



wobei:

Bildreferenz:G06V0010762000_4


die Menge der Eigenvektoren des i-ten Clusters.

DBSCAN

Density-Based Spatial Clustering of Applications with Noise, ein nicht-parametrischer Clustering-Algorithmus, bei dem die Anzahl der Cluster nicht im Voraus festgelegt werden muss.

FACE

Fast-ACE.

FCQS
FCQS [Fuzzy C-Quadric Shells]
Fuzzy C-Quadric Shells

FCQS kann zur Wiederherstellung von Clustern eingesetzt werden, die die Form einer Quadrik haben. Für die Schätzung der Cluster wird die folgende Kostenfunktion minimiert:

Bildreferenz:G06V0010762000_5



FCSS

Fuzzy C-Spherical Shells.

FCV

Fuzzy C-Varieties.

FHV

Fuzzy Hyper Volume.

Fuzzy c-Means Clustering

● Wähle eine Anzahl von Clustern.

● Weise jedem Punkt zufällig Koeffizienten für die Zugehörigkeit zu den Clustern zu gemäß der folgenden Formel.

Bildreferenz:G06V0010762000_6



● Wiederhole bis der Algorithmus konvergiert:

  • Berechne für jeden Cluster den Schwerpunkt gemäß der folgenden Formel;

    Bildreferenz:G06V0010762000_7


  • Berechne für jeden Punkt die Koeffizienten seiner Zugehörigkeit zu den Clustern.
Gustafson-Kessel [GK]

der GK-Algorithmus assoziiert jedes Cluster mit dem Clusterzentrum und seiner Kovarianz. Das Hauptmerkmal des GK-Clusters ist die lokale Anpassung der Distanzmatrix, um ellipsenförmige Cluster zu identifizieren. Die Zielfunktion von GK lautet:

Bildreferenz:G06V0010762000_8



wobei:

Bildreferenz:G06V0010762000_9



HCM

Hard c-Means.

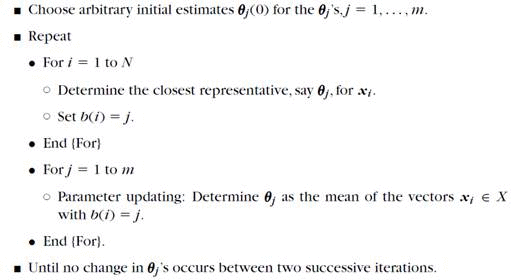

K-Means Clustering

Bildreferenz:G06V0010762000_10



KNN

k-nächste-Nachbarn, ein Klassifizierungsalgorithmus, der für eine gegebene Datenprobe die k ähnlichsten Proben aus einem Trainingssatz auswählt, ihre jeweiligen Klassenlabels abruft und der Datenprobe durch Mehrheitsentscheidung ein Klassenlabel zuweist; Variante: 1NN, d.h. KNN für k=1.

LVQ

lernende Vektorquantisierung [Learning Vector Quantisation].

Partitioning Around Medoids [PAM] – die gebräuchlichste Realisierung von k-Medoid-Algorithmen
Partitioning Around Medoids
PAM

1. Initialisierung: Wähle zufällig k der n Datenpunkte als Medoide aus.

2. Ordne jeden Datenpunkt dem nächstgelegenen Medoid zu ("nächstgelegen" hier gewöhnlich im Sinne der euklidischen/Manhattan-Distanz).

3. Für jeden Medoid m.

- Für jeden Nicht-Medoid-Datenpunkt x.

  • Vertausche m und x und berechne die Gesamtkosten der Konfiguration.

4. Wähle die Konfiguration mit den niedrigsten Kosten.

5. Wiederhole Schritte 2 bis 4, bis sich das Medoid nicht mehr verändert.

G06V 10/762

Definition Statement

This place covers:

Techniques of grouping patterns together in order to reveal a certain structure or a meaning in images or video.

Notes – technical background

These notes provide more information about the technical subject matter that is classified in this place:

The object of techniques classified here is to identify groups of similar entities and to assign entities to a group (cluster) according to a measure of their similarity. Separability is determined by measuring the similarity or dissimilarity. Such techniques are usually performed in a high-dimensional feature space constructed by extracting features from the image or video, but can also be performed in the original domain, e.g. in the image domain in the case of image segmentation.

Regarding the grouping of patterns, any pattern may belong exclusively to a single cluster (hard clustering) or it may belong simultaneously to more than one cluster up to a certain degree (fuzzy clustering) according to a similarity (or proximity) measure. In addition, depending on the clustering method used, proximity may be defined (a) between vectors, (b) between a vector and a set of vectors (or a cluster), and (c) between sets of vectors (or different clusters).

Examples of proximity measures are: dissimilarity measures (based on l1, l2, and lnorms), similarity measures (inner product, cosine, Pearson’s correlation coefficient, Tanimoto distance, etc.).

Clustering algorithms include:

a) clustering based on statistical measures (which mainly employ numerical data) which adopt a cost function J related to possible groupings which is subject to a global or local optimisation criterion, and return a clustering that optimises J. Examples of such algorithms are:

b) Graph-based clustering algorithms, e.g. minimum spanning tree (MST) clustering, clustering based on directed trees, spectral clustering, graph-cut optimisation;

c) Competitive learning algorithms for clustering, in which a set of representatives is selected and the goal is to move all representatives to regions of a vector space that are “dense” in terms of other vectors. Examples are leaky learning algorithms, self-organising maps (SOM), learning vector quantisation (LVQ).

Hierarchical clustering is a popular technique in the class of graph-based clustering, with its agglomerative or divisive variants. Various criteria can be used for determining the groupings, such as those based on matrix theory involving dissimilarity matrices. Algorithms included in this scheme are:

Examples

Bildreferenz:G06V0010762000_0


Bildreferenz:G06V0010762000_1



Clustering face images to detect affinity between persons using a graph-based clustering algorithm

References

Informative references

Pattern recognition or machine learning, using classification
G06V 10/764
Pattern recognition or machine learning, using regression
G06V 10/766
Pattern recognition or machine learning, processing image features in feature spaces
G06V 10/77
Pattern recognition or machine learning, fusion
G06V 10/80
Information retrieval of still images; Clustering; Classification
G06F 16/55
Information retrieval of video data; Clustering; Classification
G06F 16/75
Image analysis; Segmentation; Edge detection
G06T 7/10

Glossary

AFC

adaptive fuzzy clustering

alternating cluster Estimation (ACE)
alternating cluster Estimation
ACE

when a partitioning with a specific shape is to be obtained, the user can define membership functions U(V,X) and prototype functions V(U,X). The clustering will be estimated as follows:

Bildreferenz:G06V0010762000_2



AO

alternative optimisation

CCM

compatible cluster merging

clustering by graph partitioning

a weighted graph is partitioned into disjoint subgraphs by removing a set of edges (cut). The basic objective function is to minimise the size of the cut, which is calculated as the sum of the weights of all edges belonging to the cut.

compatible cluster merging (CCM)
compatible cluster merging

starts with a sufficiently large number of clusters, and successively reduces the number by merging similar (compatible) clusters with respect to some criteria such as:

Bildreferenz:G06V0010762000_3



where:

Bildreferenz:G06V0010762000_4


the set of eigenvectors of the ith cluster.

DBSCAN

density-based spatial clustering of applications with noise, a non-parametric clustering algorithm which does not require specifying the number of clusters in advance.

FACE

Fast-ACE

FCQS (Fuzzy C-quadric shells)
FCQS
Fuzzy C-quadric shells

in case of quadric shaped clusters, FCQS can be employed for recovering them. For the estimation of the clusters the following cost function is minimised:

Bildreferenz:G06V0010762000_5



FCSS

fuzzy C-spherical shells

FCV

fuzzy C-varieties

FHV

fuzzy hyper volume

fuzzy c-means clustering

● Choose a number of clusters.

● Assign randomly to each point coefficients for being in the clusters using the formula.

Bildreferenz:G06V0010762000_6



● Repeat until the algorithm has converged:

  • Compute the centroid for each cluster, using the formula;

    Bildreferenz:G06V0010762000_7


  • For each point, compute its coefficients of being in the clusters.
Gustafson-Kessel (GK)

the GK algorithm associates each cluster with the cluster centre and its covariance. The main feature of GK clustering is the local adaptation of distance matrix in order to identify ellipsoidal clusters. The objective function of GK is:

Bildreferenz:G06V0010762000_8



where:

Bildreferenz:G06V0010762000_9



HCM

hard c-Means

K-means clustering

Bildreferenz:G06V0010762000_10



KNN

K-nearest neighbour; a classification algorithm which, for a given data sample, chooses the k most similar samples from a training set, retrieves their respective class labels, and assigns a class label to the data sample by majority decision; variant: 1NN, which is KNN for k=1.

LVQ

learning vector quantisation

partitioning around medoids (PAM) – the most common realisation of k-medoid type algorithms
partitioning around medoids
PAM

1. Initialise: randomly select k of the n data points as the medoids.

2. Associate each data point to the closest medoid. ("closest" here usually in a Euclidean/Manhattan distance sense).

3. For each medoid m.

- For each non-medoid data point x.

  • Swap m and x and compute the total cost of the configuration.

4. Select the configuration with the lowest cost.

5. Repeat steps 2 to 4 until there is no change in the medoid.
