F16D 3/2233

Definition

Diese Klassifikationsstelle umfasst:

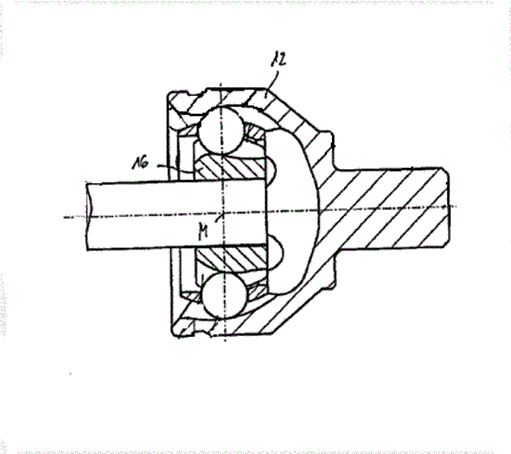

Gelenkkupplungen, bei denen die Rollglieder in Rillen beider Kupplungshälften geführt sind. Dabei bildet der Rillengrund beider Rillen im Schnitt eine S-förmige Bahn mit einem Wendepunkt, siehe die Rollbahnen an der Innenkontur des Teils (12) und an der Außenkontur des Teils (16) in der Figur.

Bildreferenz:F16D0003223300_0



F16D 3/2233

Definition Statement

This place covers:

Universal joints where the rolling members are being guided in grooves on both coupling parts. The projection of the groove lines forming a S curve with an inflection point, see inner contour of part (12) and outer contour of part (16) in the figure.

Bildreferenz:F16D0003223300_0
