E05B 81/14

Definition

Diese Klassifikationsstelle umfasst:

Ein typisches Fahrzeugschloss weist einen gabelförmigen, drehbaren Riegel (Drehfalle) auf, der durch eine Sperrklinke in seiner verriegelten Position gehalten wird. In dieser Untergruppe gibt der kraftbetriebene Stellantrieb die Sperrklinke des Riegels frei, womit eine Entriegelung erfolgt. Das Ergebnis der kraftbetriebenen Betätigung ist, dass die Türe zum Öffnen freigegeben ist.

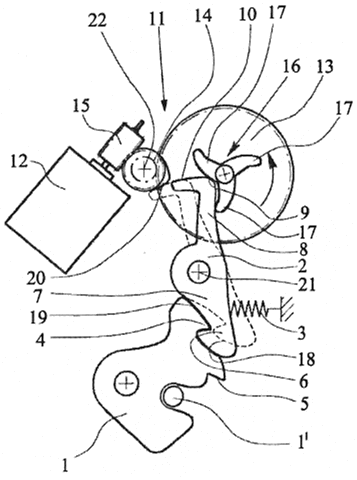

Die Abbildung zeigt einen Stellantrieb (12), der Nockenelemente (17) durch ein Zahnradgetriebe antreibt. Die Nockenelemente (17) wirken auf eine Sperrklinke (2), um die Drehfalle (1) zu entriegeln.

E05B 81/14

Definition Statement

This place covers:

A typical vehicle lock comprises a fork-shaped rotary latch bolt, which is kept in its latched position by a detent. In this subgroup the power actuator releases the detent of the bolt and consequently an unlatching takes place. The result of the powered actuation is thus that the door is free to be opened.

The figure shows an actuator (12), which drives cam elements (17) through a geared transmission. The cam elements (17) act on a detent (2) in order to unlatch the bolt (1).
